森瑞普單通道光纖滑環與多通道光電組合滑環

2018-12-14

森瑞普FO系列光電一體滑環是專門用來傳輸光纖信號，并可選組合電滑環及氣滑環等功能。有多種不同的外形和尺寸，客戶根據需要進行選擇，也可以基于標準規格進行定制。按光通路數及電通路數，可以有單通路光纖滑環、多通路光纖滑環，也有單通路和多通路光電一體旋轉接頭。

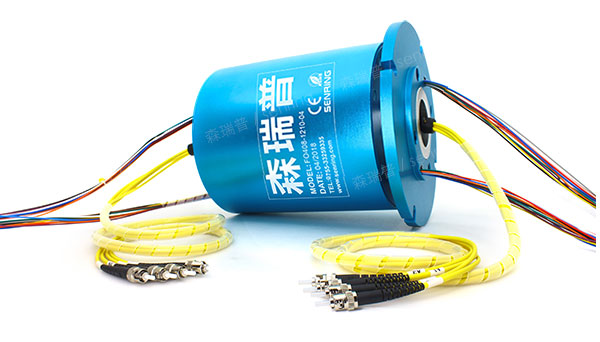

4通道光電一體滑環

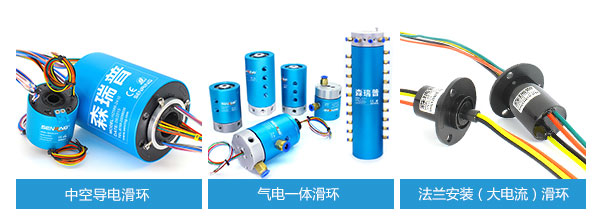

常用導電滑環推薦

如下圖所示，這些的一些常用的導電滑環和氣動旋轉接頭，森瑞普光纖滑環可以與這些電滑環組合構成光電一體滑環。

常用導電滑環系列

單通路光纖滑環與光電一體滑環

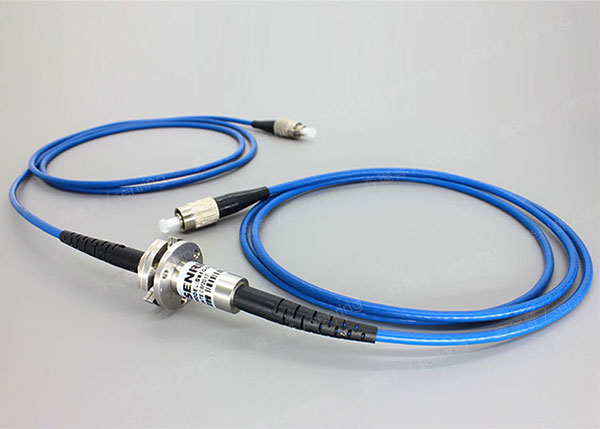

SNFO01系列單通道光纖滑環，波長可選1310/1550nm，可以與電信號組合成單通路光電一體滑環，安裝方式可以選。

FO01系列單通路光纖滑環

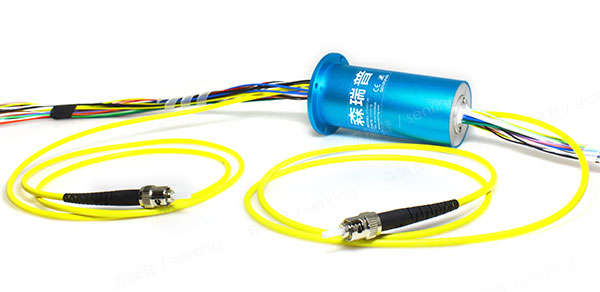

單通路光電一體滑環

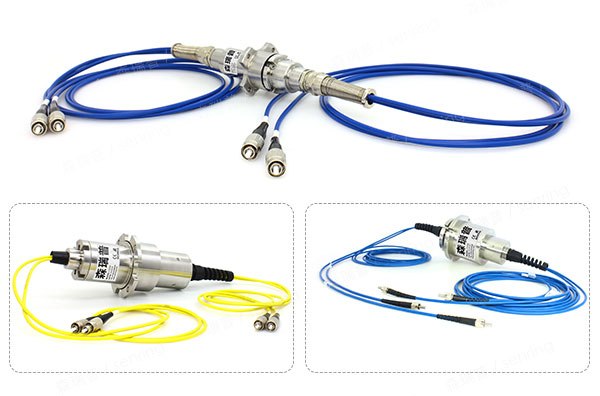

雙通路光纖轉接頭

雙通路光纖轉接頭有多種外形尺寸，光電組合也有多種規格可選。

雙通路光纖旋轉接頭

3通路光纖轉接頭

下圖展示的是森瑞普的一個非標3通路光纖轉接頭，其實光纖線長、接頭類型，電信號線路數等都可以定制哦！

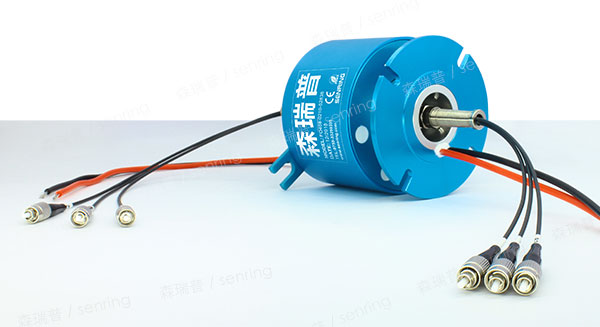

3通路光電一體滑環

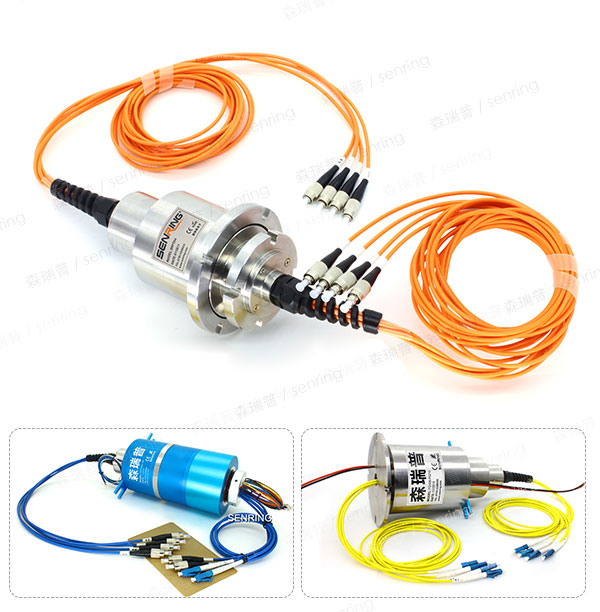

4通路光纖轉接頭與非標光電一體滑環

下圖展示的是森瑞普的一個標準規格4通路多模光纖轉接頭與光電一體滑環，更多規格沒有展示出來，需要可以與森瑞普技術聯系。

4通路光纖旋轉接頭與光電一體滑環

6通路光電一體滑環（不銹鋼外殼）

下圖展示的是森瑞普標準和非標規格6通路光電一體滑環，法蘭安裝。其中有一個藍色的為鋁合金外殼，光纖接頭為客戶定制的。

4通路光纖旋轉接頭與光電一體滑環

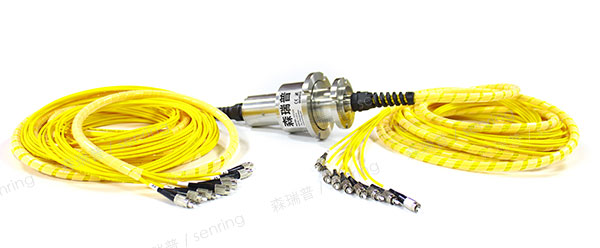

8路光纖滑環

下圖展示的是森瑞普FO800系列標準規格8通路光纖滑環，與前面的類似，它也可以與電信號任意組合。

8通路光纖滑環

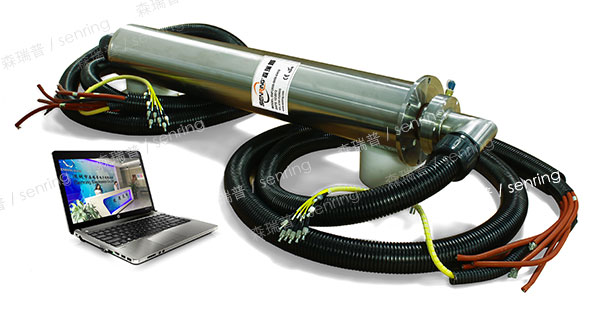

非標定制的水下專用光電滑環

下圖展示的是森瑞普為某研究所客戶定制的水下專用光電一體滑環。

水下光纖滑環

技術規格參數

指標名稱 / 類型	單模（SM）	多模（MM）
帶寬	±50
最大插入損耗，23℃(dB)	4	3.5
插入損耗波動(dB)	≤2	≤1
回波損耗(dB)	≥50(APC)	≥40(PC)
最大輸入功率(W)	0.5
最高轉速	400
工作溫度(℃)	-45∼85
貯存溫度(℃)	-50∼85

參數	數值
	功率	信號
額定電壓	0~440VAC/VDC	0~440VAC/VDC
絕緣電阻	≥1000mΩ/500VDC	≥1000mΩ/500VDC
導線規格	AWG17#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
導線長度	標準長度300mm(可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

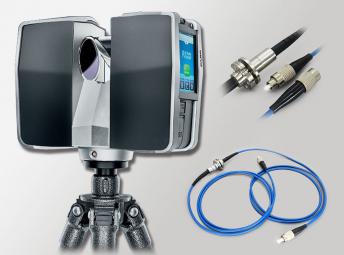

森瑞普光纖滑環讓3D激光掃描儀實現360°x360°全方位掃描
